平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質，可測量中溫介質的壓力，可帶4位LED數顯表頭；介質溫度范圍0-150℃；標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制）；數字通訊信號輸出：RS485-RTU；24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護。
2088平膜壓力變送器
工業型平膜壓力傳感器
數顯隔膜壓力變送器
防爆厚膜壓力變送器
隔爆齊平膜壓力變送器
防堵壓力變送器
無腔壓力變送器
瀝青壓力變送器
油漆壓力變送器
一、平膜壓力變送器 PT500-703T/S/C/H/W產品特點：
| 芯體 | 采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償； |
| 平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質； | |
| 微壓薄膜芯片，中壓、高壓厚膜芯片，適用于0-10KPa-60MPa所有量程范圍； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制); | |
| 數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作 | |
| CANopen輸出內置 完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線 升級； | |
| 結構 | 304/316外殼結構材料、整體結構、抗沖擊、耐疲勞、可靠性高、防爆隔爆。 |
| 703T厚膜、703TW中溫、703TS/TC數顯、703TH/ TH S/ THC高溫數顯； | |
| 過程連接類型有螺紋、卡箍快接、法蘭等方式，適用于不同工況設備。 | |
| 應用 | 熔體/流體/粘稠性介質壓力測量與控制； |
| 化工涂料、瀝青、牙膏、紙漿等壓力測量與控制； | |
| 液壓系統管道設備及液壓設備壓力測量控制； |
二、平膜壓力傳感器 PT500-703T/S/C/H/W產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 703T | 2088殼體平膜壓力變送器，厚膜結構， 量程0～1-60MPa（量小1MPa） | 703TW | 2088殼體平膜壓力變送器，薄膜結構， 量程0～10KPa-5MPa（量小10KPa，最大5MPa） | ||||||

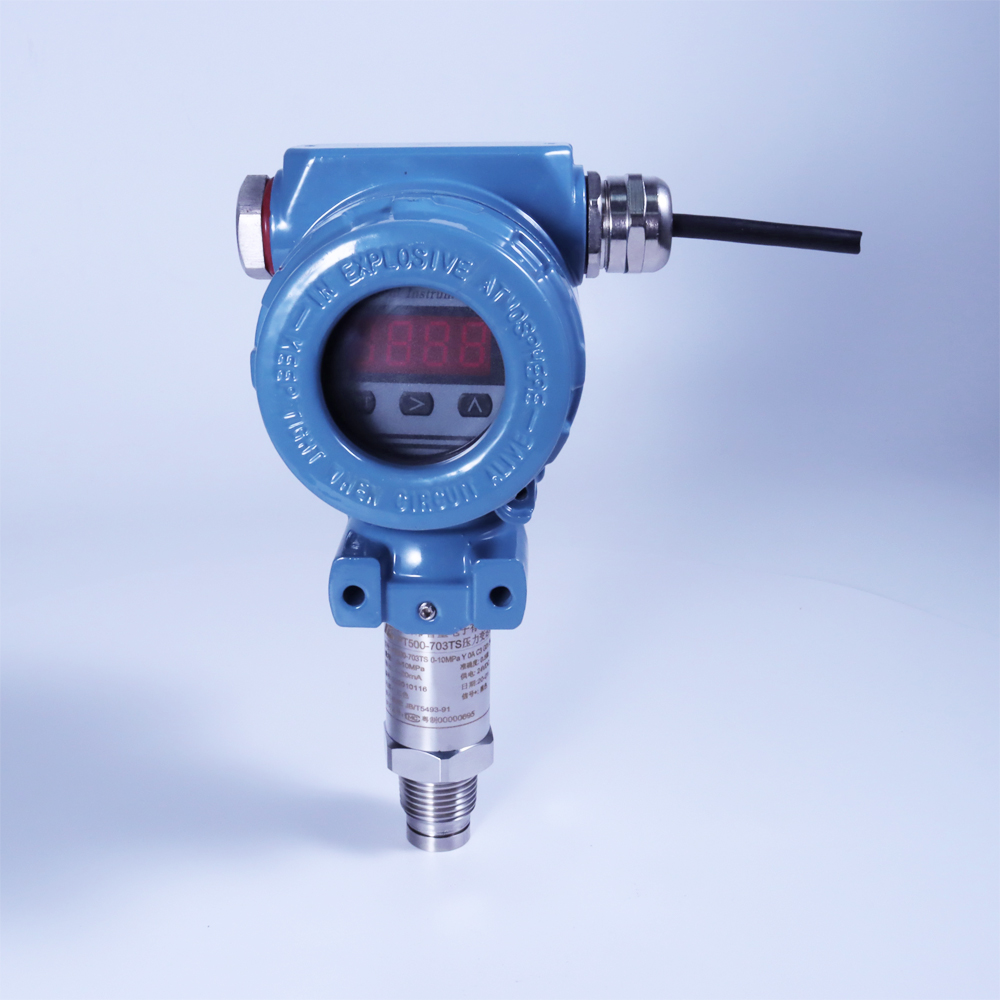

| 703TS | 2088殼體平膜壓力變送器，厚膜結構， LED顯示表頭，量程0～1-60MPa（量小1MPa） | 703TWS | 2088殼體平膜壓力變送器，薄膜結構， LED顯示表頭，量程0～10KPa-5MPa | |||||||

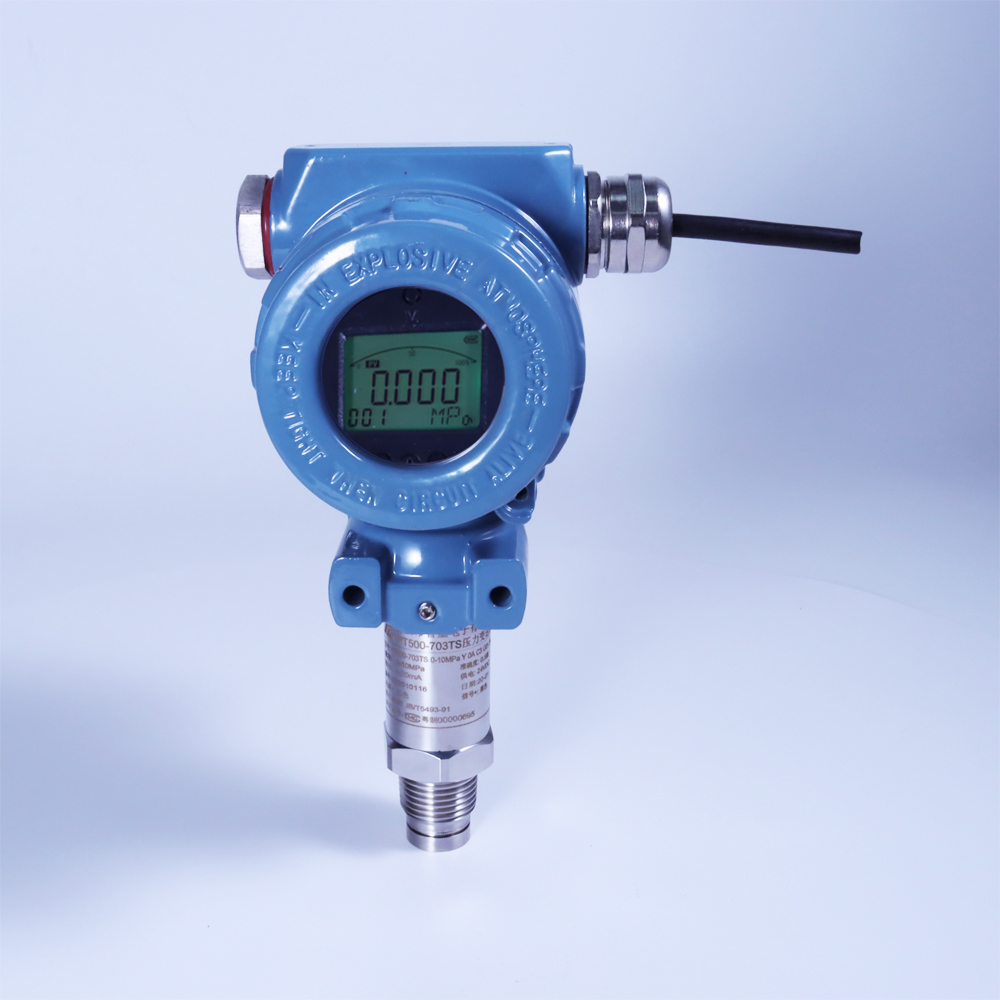

| 703TC | 2088殼體平膜壓力變送器，厚膜結構， LCD顯示表頭，量程0～1-60MPa（量小1MPa） | 703TWC | 2088殼體平膜壓力變送器，薄膜結構， LCD顯示表頭，量程0～10KPa-5MPa | |||||||
| 703TH | 2088殼體平膜壓力變送器，厚膜結構， 介質溫度0～150℃，量程0～1-60MPa（量程1MPa） | |||||||||
| 703THS | 2088殼體平膜壓力變送器，厚膜結構，LED顯示表頭, 介質溫度0～150℃，量程0～1-60MPa（量程1MPa） | |||||||||
| 703THC | 2088殼體平膜壓力變送器，厚膜結構，LCD顯示表頭, 介質溫度0～150℃，量程0～1-60MPa（量程1MPa） | |||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-5MPa） | 0～10KPa-5MPa-60MPa，（最小10KPa，高大60MPa） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制）/供電9-30VDC | OK | RS485-RTU（四線制）/供電5VDC | |||||||
| OC | 0-5VDC（三線制）/供電9-30VDC | OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | |||||||
| OD | 0-10VDC（三線制）/供電12-30VDC | ON | CANopen2.0（四線制）/供電9-30VDC | |||||||
| OE | 0.5-4.5VDC（三線制）/供電5VDC | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | C4 | ±1%FS | |||||||
| 代碼 | 安裝螺紋（過程連接） | |||||||||
| G01 | M20*1.5 | G02 | G1/2 | G03 | ZG1/2 | |||||

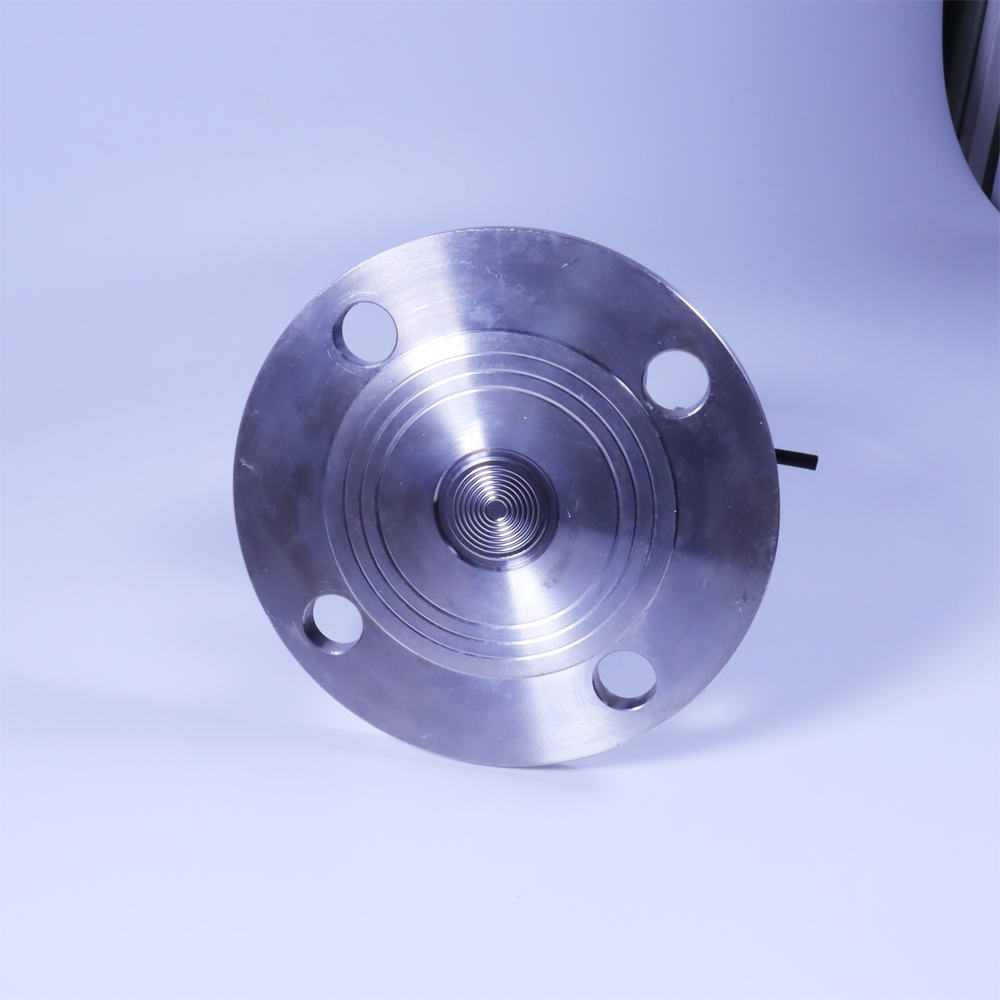

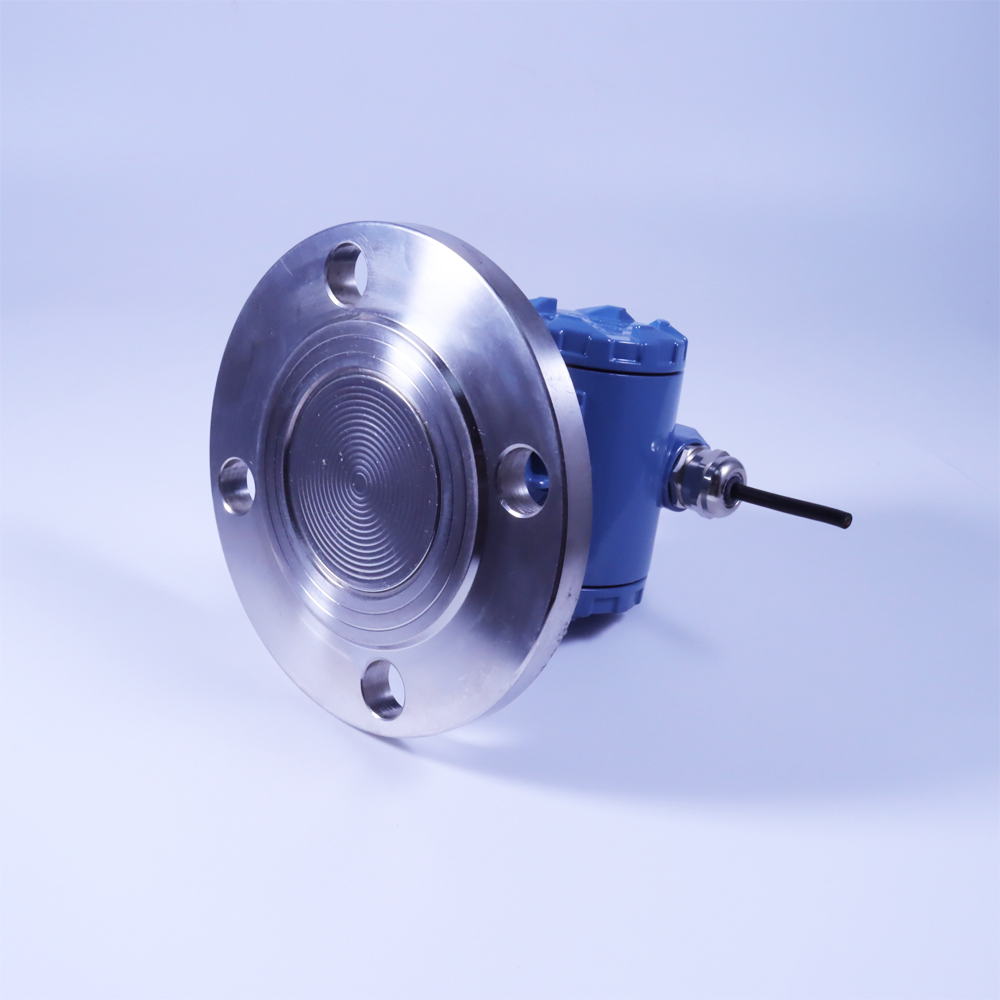

| 1“ | 1寸卡箍（50.8） | DN25 | 法蘭DN25 | DN50 | 法蘭DN50 | |||||
| G00 | 定制規格 | |||||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 0m | 標準配線，按實際訂購要求填寫 | |||||||||
| PT500 | 703T | （0-5MPa） | OA | C3 | G01 | 0m | ||||
三、平齊膜壓力變送器 PT500-703T/S/C/H/W產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 熔體/流體/粘稠性介質等（與過程連接兼容） | 現場顯示表 | LED /LCD四位數碼管/液晶顯示表 |
| 壓力形式 | 表壓/絕壓 | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力量程 | 0～10KPa-600MPa（最小10KPa，量大60MPa） | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 綜合精度 | ±0.25%FS；±0.5%FS；±1%FS； | 介質溫度 | -20～+80℃；703TH：-20～+150℃ |
| 非 線 性 | ≤0.25%FS、0.5%FS | 環境溫度 | -30～+70℃ |
| 重 復 性 | ≤0.15%FS、0.35%FS | 壽 命 | 100萬次 |
| 膜片類型 | 中高量程：厚膜芯片；小量程：薄膜芯片 | 響應時間 | ≤5mS |
| 輸出信號 | 4～20mA(二線制)； | 過載壓力 | 150%FS |
| 0～5/10VDC；0.5～4.5VDC（供電5V） | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485-RTU；低功耗RS485 | 過程連接 | M20*1.5，G1/2；ZG1/2；1“卡箍；DN25；DN50等 | |
| RS485+4～20mA雙輸出 | 電氣連接 | 2088殼體M20*1.5電氣連接器； | |
| Can2.0B（支持CANopen、J1939 協議） | 防護等級 | IP65/IP67 | |
| 供電電壓 | 24VDC(9～30VDC)；5V | 配套電纜 | 2～4芯屏蔽電纜，標準長度：無配線 |

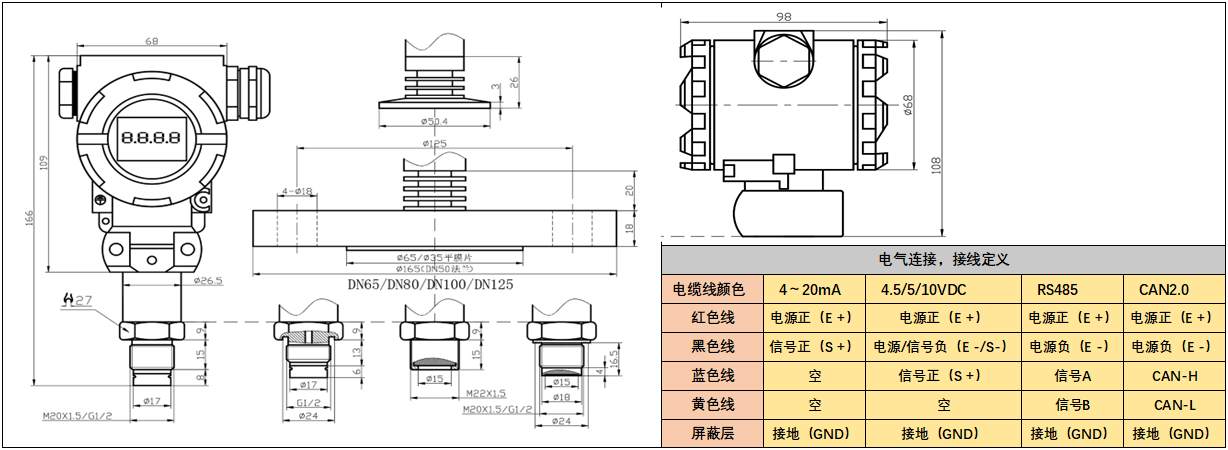

四、防堵型壓力變送器 PT500-703T/S/C/H/W產品結構及電氣連接：

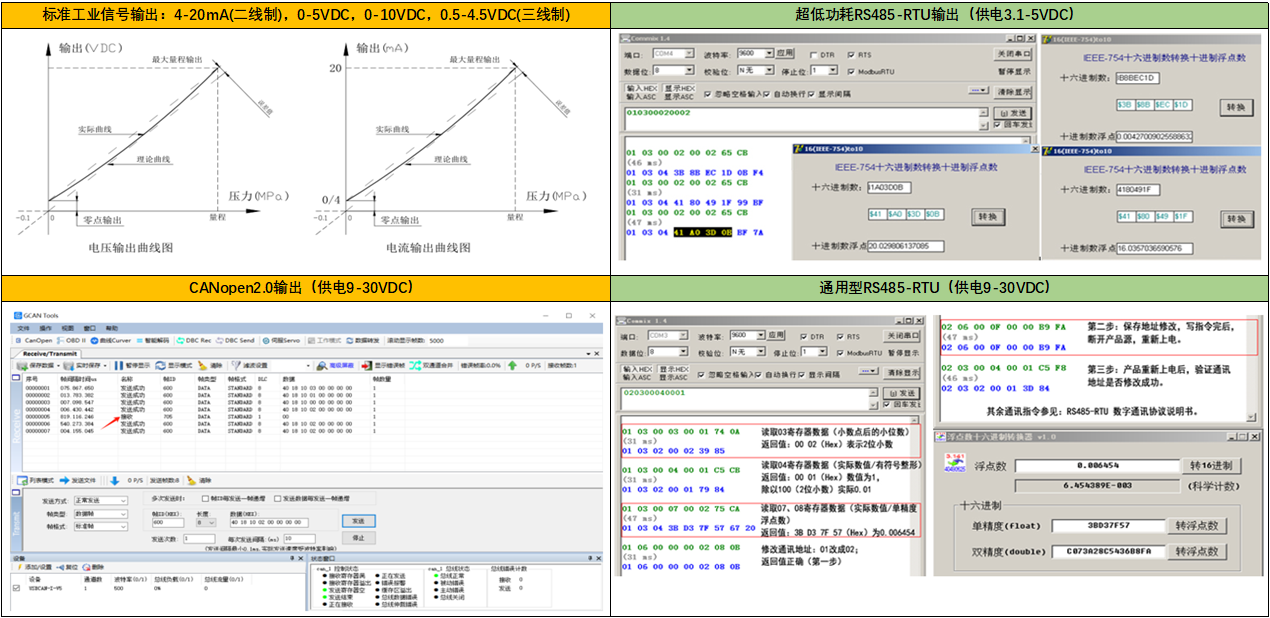

五、信號輸出與采集：

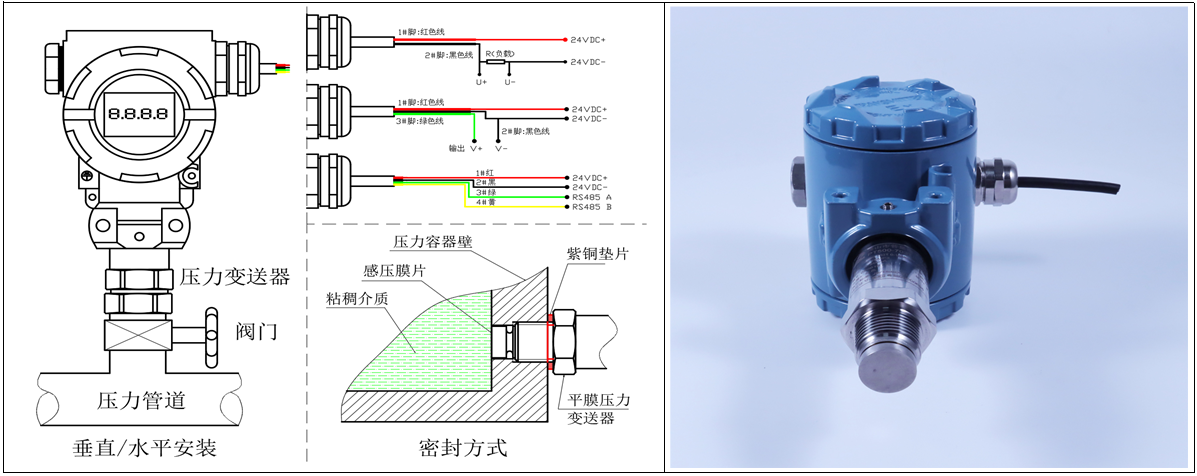

六、平膜壓力變送器 PT500-703T/S/C/H/W產品安裝：

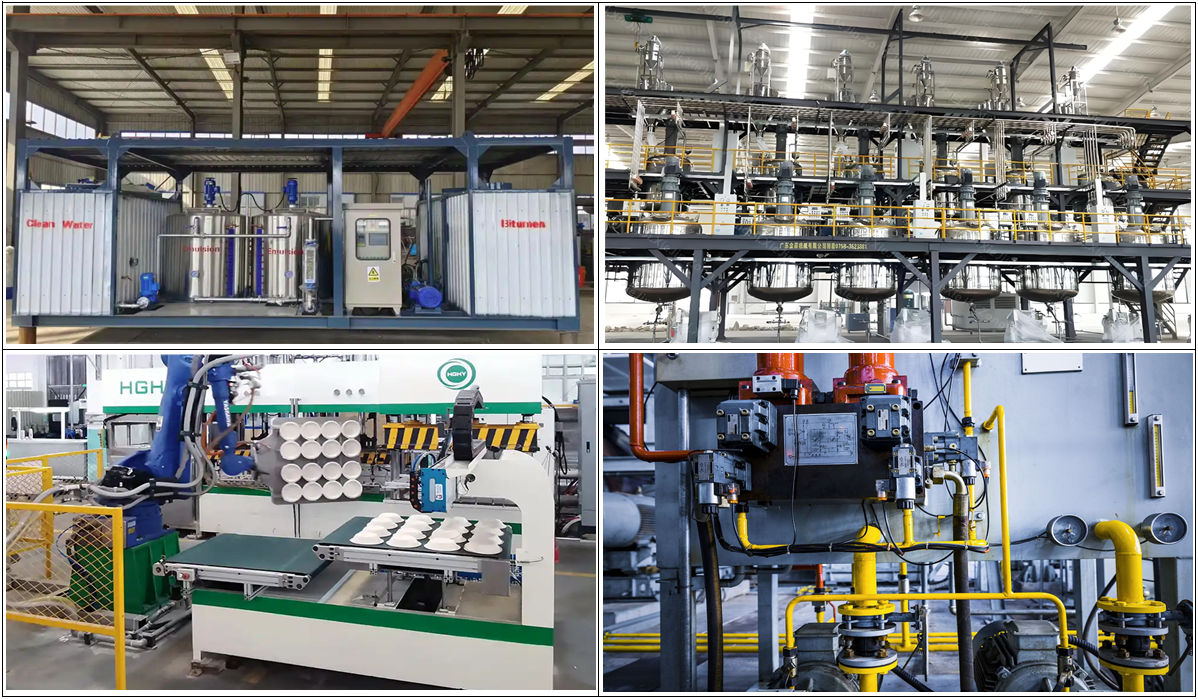

七、平膜壓力變送器 PT500-703T/S/C/H/W產品應用：
