采用純國產感壓芯片，電子元器件自主可控等級A級；軍工級別；PCBA放大板MCU，電子元器件自主可控等級C*級；其余器件，電子元器件自主可控等級A/B級；國標304主體材料，結構小巧、全封焊結構，IP68防護等級；24 位高精度 ADC，16 位數 DAC 輸出；4-20mA；0-5VDC，0.5-4.5VDC標準信號輸出；可完全替代國外同類型壓力變送器產品；所有器件均可提供國家資質的第三方認證報告。
純國產壓力變送器
全國產壓力變送器
全國產壓力傳感器
純國產壓力傳感器
國產化壓力變送器
國產化壓力傳感器
軍工壓力變送器
一、純國產壓力變送器 PT500-520產品概述：
| 采用純國產感壓芯片，電子元器件自主可控等級A級 | 4-20mA；0-5VDC，0.5-4.5VDC標準信號輸出 |
| PCBA放大板MCU，電子元器件自主可控等級C*級 | M12標準電氣連接器 |
| PCBA其余器件，電子元器件自主可控等級A/B級 | 標準ED圈過程連接密封 |
| 24 位高精度 ADC，16 位數 DAC 輸出 | 過程連接規格：G1/4，G1/2，1/4NPT，M20*1.5 |
| 高阻抗、高精度、高穩定性；抗沖擊、耐疲勞、可靠性高 | 可完全替代國外同類型壓力變送器產品； |
| 國標304主體材料，結構小巧、全封焊結構，IP68防護等級 | 所有器件均可提供國家資質的第三方認證報告 |
二、純國產壓力變送器 PT500-520產品應用：
國企、軍工級單位純國產壓力變送器應用；管道水壓及水壓設備壓力測量；
液壓系統管道及液壓設備壓力測量；氣缸及氣管壓力測量；其它民用/工業 自動化領域的壓力測量；
三、純國產壓力變送器 PT500-520型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 520 | 純國產壓力變送器 | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-5MPa） | 壓力量程：0～0.6～60MPa; | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OE | 0.5-4.5VDC（三線制，供電5VDC） | |||||||
| OC | 0-5VDC（三線制） | |||||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS（@25℃） | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4（標準） | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 標準無配線 | ||||||||||
| 1m | 配套M12連接電纜線長度1米 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 520 | （0-5MPa） | OA | C3 | G05 | |||||
四、純國產壓力變送器 PT500-520技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體（與產品過程連接材料兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 表壓、絕壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 0～1MPa；0～2MPa；0～5MPa | 環境溫度 | -30～+70℃ |
| 0～10MPa；0～20MPa；0～25MPa； | 壽 命 | 100萬次 | |
| 0～30MPa；0～40MPa；0～50MPa；；0～60MPa | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 過載壓力 | 150%FS |
| 非 線 性 | ≤0.25%FS | 破壞壓力 | 3倍量程(＞5MPa) |
| 重 復 性 | ≤0.15%FS | 過程連接 | M20X1.5；G1/2；G1/4；1/4NPT；可定制 |
| 輸出信號 | 4-20mA； | 電氣連接 | M12航空連接器，可配線 |
| 0-5VDC；0.5-4.5VC | 防護等級 | IP68 | |
| 供電電壓 | 24VDC（12-30VDC）、5VDC | 配套電纜 | M12對插配線接頭，線長1-10米，可定制 |

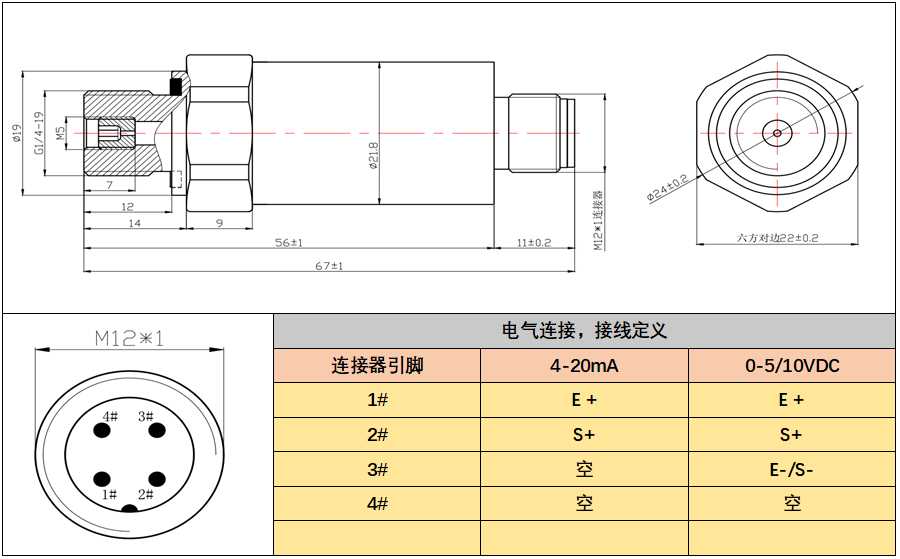

五、純國產壓力變送器 PT500-520結構尺寸及電氣連接：

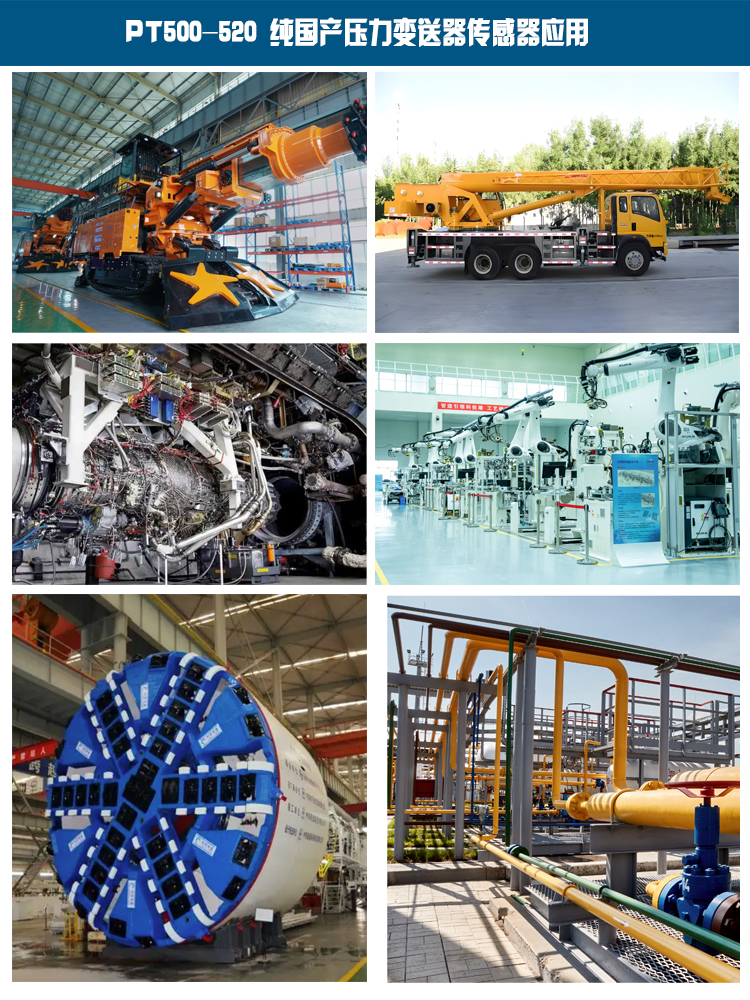

六、純國產壓力變送器 PT500-520應用工況：
